МОНТАЖНЫЕ КОРОБКИ В БЕТОН ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

При монолитном строительстве зданий и сооружений одной из главных задач проектировщиков является качественная электропроводка для обеспечения энергоснабжения помещений. Подвод электрокабелей осуществляется в момент воздвижения арматурного каркаса и опалубки, перед заливкой строительной смеси. Для монтажа скрытой электропроводки применяются монтажные коробки в бетон для монолитного строительства – это универсальные коробки для установки электроустановочных изделий, подвода кабеля, подвеса светильников.

Основным преимуществом монтажных коробок в бетон для монолитного строительства – комплексное решение организации электропроводки скрытого типа, в отличии от кирпичных и блочных конструкций, где скрытый тип проводки осуществляется путем штробирования.

ТИПЫ МОНТАЖНЫХ КОРОБОК В БЕТОН ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

Установочные

Монтируются на каркас опалубки в заданном месте точки электроснабжения с дальнейшей организацией ЭУИ. Составные элементы монтажных коробок в бетон для монолитного строительства прочно состыкованы между собой, что обеспечивает защиту от проникновения строительного раствора в корпус.

Монтажные коробки в бетон

Универсальные

Коробки применимы для скрытой электропроводки для защиты кабельных жил от внешнего воздействия. Производится из полипропилена – прочного пластика способного выдержать ударные нагрузки при подаче бетона. После затвердевания строительной смеси крышка установочной коробки демонтируется, далее производится монтаж электроустановочных изделий (выключатели, розетки и т.д.).

Монтажные коробки в бетон

Потолочные

При монолитном домостроении применима как потолочная монтажная коробка в бетон с дальнейшим подключением источника освещения – подвеса люстры.

Монтажные коробки в бетон

МОНТАЖНЫЕ КОРОБКИ В БЕТОН ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА ОТ КОМПАНИИ KOPOS

Компания Копос производит установочные коробки в литые бетонные конструкции с сопутствующими аксессуарами для создания электромонтажных комплектов. Для создания комплекта необходимы: коробки для монолитных бетонных конструкций (глубокие, низкие), крышки для закрытия корпуса, крышки для сохранения пространства после бетонирования, суппорт (опора) для крепления к опалубке, крюк для подвеса люстры с гайкой и насадкой, распорные стержни.

Универсальность и полная совместимость всех элементов позволяют смонтировать монтажные коробки в бетон для монолитного строительства любой конфигурации (односторонние, двусторонние) и длины. Длина регулируется с помощью распорных труб 8020.

Перед сборкой монтажной коробки в бетон для монолитного строительства, необходимо предварительно прикрепить на неподвижную часть опалубки опору KBP1, в которую вставляются распорная труба и стержень KBP8. Далее выполняется последовательная сборка самой коробки – установка задней крышки KBS-2, корпуса KBT, крышки KBV которая крепится при помощи гвоздей.

Крышка KBV крепится с помощью гвоздей к опалубке с дальнейшим подсоединением корпуса KBT к задней крышке KBS. Следующий шаг – соединение укомплектованной коробки с распорной трубой и стержнем и подсоединение задней части предварительно собранной коробки.

Гайка KBM устанавливается в заднюю крышку KBS перед установкой. На скобу крюка одевается изолирующая ПВХ трубка. Крышка крепится к корпусу KBT, который соединяется с крышкой KBV, предварительно прикрепленной к опалубке.

МОНТАЖНЫЕ КОРОБКИ В БЕТОН ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА ОТ ДКС (DKC)

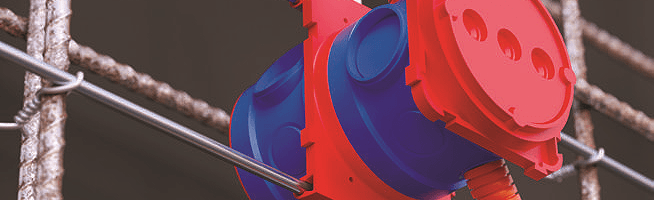

Компания ДКС выпускает многофункциональные монтажные коробки в бетон для монолитного строительства и набор сопутствующих аксессуаров к ним. Высокопрочные, термостойкие с возможностью монтажа как на опалубку деревянного типа с помощью крепежных элементов (гвозди, шурупы, саморезы и т.п.), так и на стальную опалубку с применением суппорта. Отличительная характеристика монтажной коробки в бетон для монолитного строительства данного производителя – это наличие прутка для крепления изделия на арматурный каркас.



Сборка монтажной коробки в бетон для монолитного строительства

Монтажные коробки в бетон

1. Зафиксировать фланцевую крышку на поверхность опалубки применяя крепежи либо монтажный клей. Крышка должна быть неподвижной.

Монтажные коробки в бетон

2. Для придания жесткости корпуса монтажной коробки в бетон для монолитного строительства, перед пробивкой отверстий для вода труб, устанавливается днище.

Монтажные коробки в бетон

3. Пробивание вводов. Труба по диаметру подбирается в соответствии с диаметром ввода. Отрезок жесткой трубы устанавливается на предполагаемый ввод и под действием удара молотка выполняется отверстие.

Монтажные коробки в бетон

4. Крепление корпуса к крыше. Предварительно убрав днище, в пазы фланцевой крышки устанавливается подготовленный корпус монтажной коробки в бетон для монолитного строительства.

Монтажные коробки в бетон

5. Ввод труб. В отверстия вводов присоединяются гофрированные трубы диаметром 25 мм без последующей герметизации стыков. При вводе жестких труб или гофры диаметром 16, 20 мм рекомендовано использовать кабельный ввод (54520).

Монтажные коробки в бетон

6. Установка днища. Завершающим этапом является установка днища на монтажную коробку в бетон для монолитного строительства. После завершения заливки и полного высыхания строительной смеси днище выламывается оставляя открытый доступ к корпусу.

Монтажные коробки в бетон для монолитного строительства прочно стыкуются между собой, а полипропиленовый композит корпуса – ударопрочен.
