Для защиты кабеля при наружной прокладке силовой линии либо трассы с суммарным напряжением не выше 1000 В, применяются простые лотки оцинкованные перфорированные замковые. Форма короба имеет «П»-образный профиль с перфорацией, а дополнительную герметизацию всей системы обеспечит крышка. Простой перфорированный лоток предназначен для усовершенствования сетевой системы прямолинейных электропроводок.
Особенности

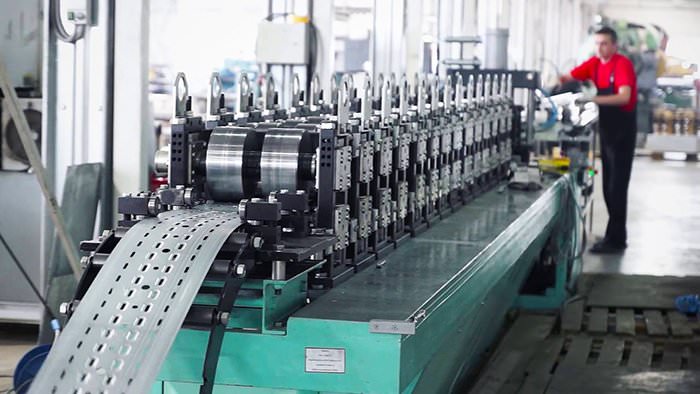

Лотки стальные перфорированные оцинкованные кабельные простые и фасонные изготавливаются на прокатном оборудовании с толщиной стального листа 0,7 мм; 0,8 мм; 1,0 мм. Зависимость толщины листа зависит от типоразмера изделия. Отличительные особенности:
- Прочность профиля. Профиль борта по технологии вальцевания увеличивает жесткость конструкции.
- Усиленный зажим крышки. Надежная фиксация крышки, за счет радиально деформированного края. Поэтому перфорированные оцинкованные замковые кабельные короба устанавливаются на территориях с высокими ветряными нагрузками.
Преимущества
Лотки кабельные стальные оцинкованные перфорированные замковые имеют следующие преимущества перед цельными коробами замкового типа:
Способы крепления и соединения

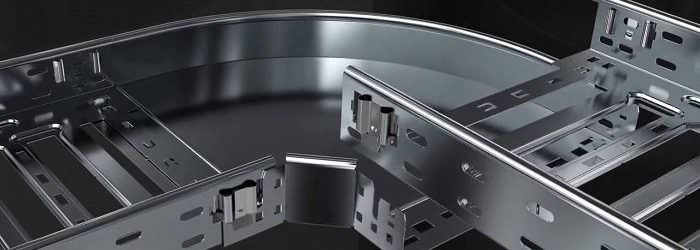

Стыковка прямых элементов осуществляется внахлест без применения дополнительных соединителей, такой вид сцепления экономит время на монтажные работы. Соединение с углами и отводами, обеспечит соединительная планка если высота борта не превышает 50 мм. Шарнирное крепление объединяет угол поворота и используется для разворота на заданный угол в вертикальной плоскости.
При горизонтальном развороте кабельной трассы от 0 до 45°, применяются горизонтальные углы подбираемые по типоразмеру изделия. Оцинкованные стальные Т-отводы для перфорированных замковых коробов используются для поворота кабельной системы на 90 град. и подсоединения дополнительных элементов сетевой магистрали.
При вертикальном изгибе используется внутренний и наружный повороты, которые крепятся метизами с резьбой М6 и 20 мм болтами.
