Кабельный лоток лестничного типа ДКС

Просмотреть видео

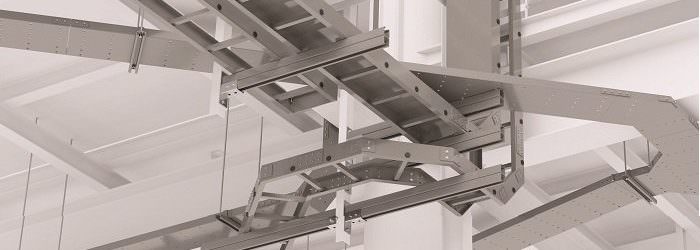

Кабельные лестничные лотки ДКС – это электромонтажные изделия, предназначенные для прокладки силового кабеля на промышленных, муниципальных и гражданского значения объектах. Кабельросты ДКС имеют высокие нагрузочные особенности, поэтому расстояние между опорами крепления достигает 4 метров. У сетчатых и листовых профилей это расстояние не должно превышать 1 м. Сопутствующие аксессуары системного и монтажного типа, обеспечивают беспроблемное построение кабельной трассы любой проектной сложности, а цена на лотки лестничные DKC экономически выгодна для требовательного заказчика.

Виды лестничных лотков ДКС

В систему кабельных лотков ДКС входят нержавеющий, оцинкованный L5 Combitech и усиленный кабельрост U5 Combitech.

Лестничный лоток высотой 50 мм

Лестничный лоток высотой 80 мм

Лестничный лоток высотой 100 мм

Тяжелый лоток лестничный ДКС

Силовой фактор лонжерона – изгибающий момент, то есть профиль для кабеля используются на объектах с высокими температурными и климатическими перепадами, зонах с ветреной и снеговой нагрузкой. Характерные особенности:

Лотоккабельрост подбирается с учетом климатической характеристики среды: оцинкованный кабельрост по методу Сендзимира, горячеоцинкованнный, цинк-ламельное покрытие

Усиленная жесткость – устойчивость при деформационных изгибах

Термонейтрализация – сохранение работоспособности при скачкообразных перепадах температурного фона

Шиповые соединения – стыковка «Ласточкин хвост», обеспечивает вибростойкость кабельного лестничного лотка

Типоразмеры. Кабельрост для прокладки СК производятся длиной до 9 м, ширина – до 1 м, высотой борта – 200 мм с толщиной листовой стали 2 мм

Безопасность. Перфоперекладина сохраняет функциональность кабельной трассы сетевого снабжения, за счет сверхвысокой нагрузочной особенности на расстояниях 6 м – 150 кг/м

На лотки лестничного типа DKC L5 цена оправдана, за счет фирменной конструкции лотка: перфорированный борт и перекладина, соединение «папа-мама» на границах профиля. Оцинкованный кабельрост ДКС собран по технологии Клинчинг, т.е. цинковое покрытие стали полностью сохранено при компиляции.

Монтажные аксессуары

Для заказа монтажных аксессуаров для кабельного профиля ДКС, необходимо ориентироваться по типоразмеру изделия. Крышка на прямой элемент кабельроста дополнительно защищает кабеля от внешних факторов среды. Стандартное исполнение толщины стали крышки 0,6; 0,7 мм. Под заказ изготавливаются крышки толщиной 1,0, 1,2 и 1,5 мм – оцинкованный, нержавеющий, цинк-ламельный слой.

Серия аксессуаров дополнена: регулируемыми, шарнирными, усиленными соединителями. Перекладина SEP для разделения кабеля. Крепление кабеля к поперечине лотка кабельным держателем BHL. Разветвление кабельной системы осуществляется Т-отводом R300 с радиусным поворотом 600 мм. Поворот на 45, 90 град – горизонтальным углом R600/R300.
